產品介紹
1. 產品簡介

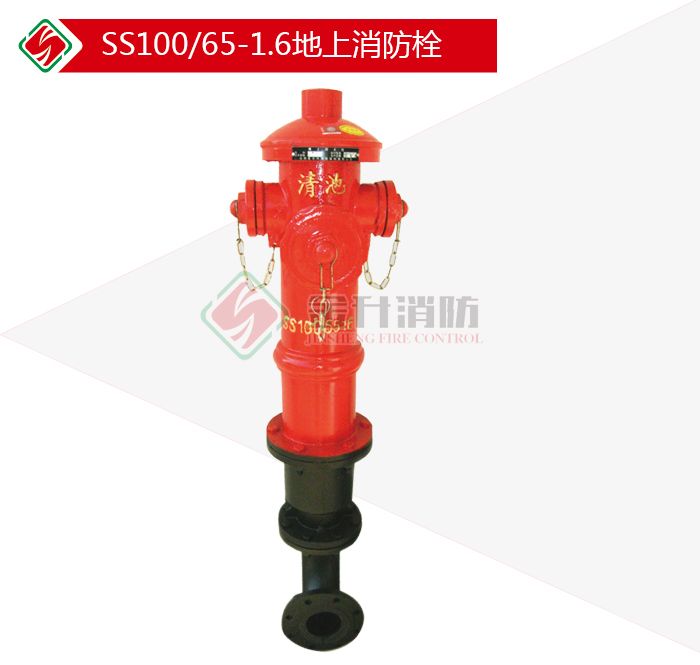

1.1 地上消火栓是一種與供水管路連接,由閥、出水口和栓體等組成,且閥、出水口以及部分殼體露出地面的消防供水(或泡沫混合液)裝置。主要組成部分有:本體、閥體、彎管、自動排水裝置、導桿、閥桿、閥瓣、接口等。
1.2 產品執行標準:GB 4452-2011《室外消火栓》
2. 產品分類
地上消火栓按其用途分為普通型和特殊型, 特殊型又分為泡沫型、防撞型、調壓型、減壓穩壓型等。而不論普通型還是特殊型名稱統一稱為“地上消火栓”。
3. 型號編制

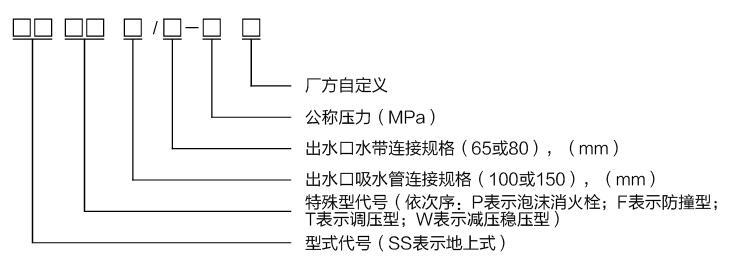

依據GB4452-2011規定,地上消火栓型號編制方法如下所示。

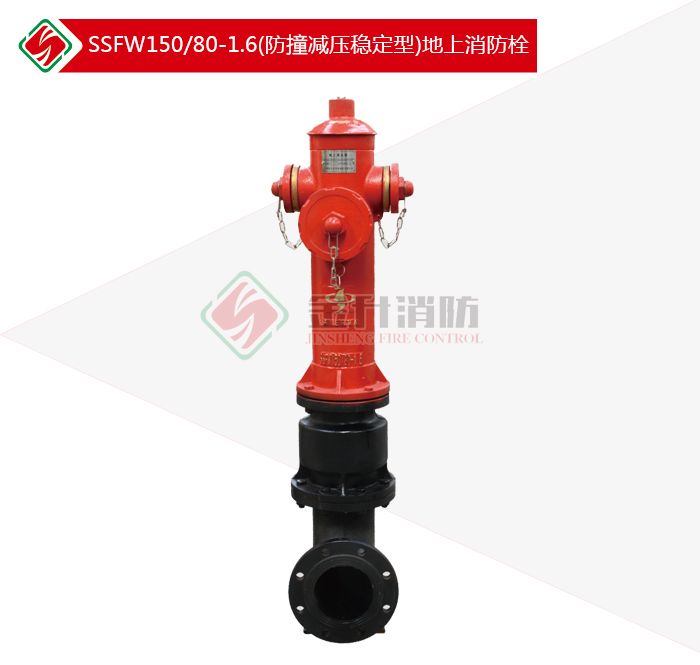

示例1: 公稱通徑為150mm、公稱壓力為1.6MPa、吸水管連接口為150mm、水帶連接口為80 mm的防撞型地上消火栓可表示為:SSF150/80-1.6 地上消火栓。

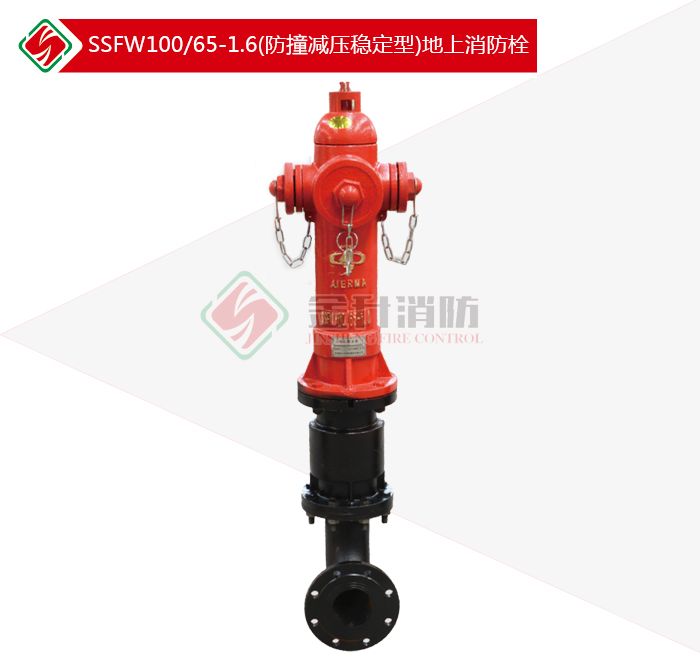

示例2: 公稱通徑為100mm、公稱壓力為1.6MPa、吸水管連接口為100mm、水帶連接口為65 mm的防撞減壓穩壓型地上消火栓可表示為:SSFW100/65-1.6 地上消火栓。
示例3: 公稱通徑為100mm、公稱壓力為1.6MPa、吸水管連接口為100mm、水帶連接口為65 mm的地上泡沫消火栓可表示為:SSP100/65-1.6 地上消火栓。
4. 使用選型

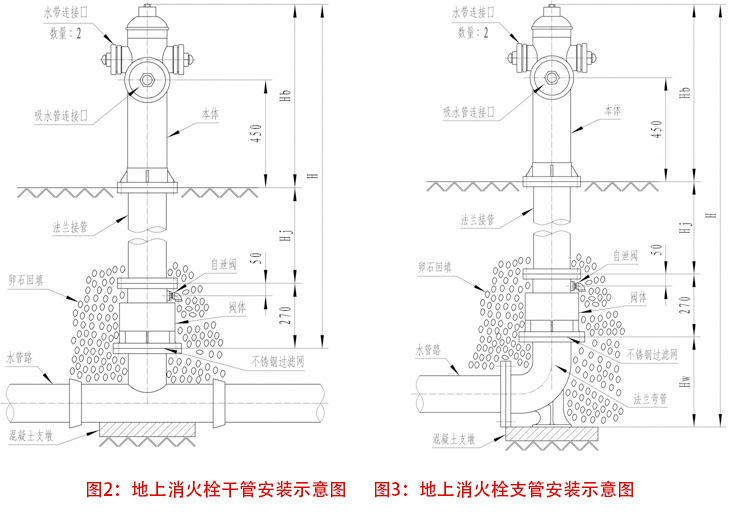

依據01S201《室外消火栓安裝》圖集規定,用戶可按實際需要選擇消火栓的安裝方式:干管安裝方式或支管安裝方式。
5. 地上消火栓相關技術參數
5.1 地上消火栓相關數據列表
消火栓類型 | 100mm | 150mm | ||||
公稱壓力(MPa) | 1.6 | 1.6 | ||||

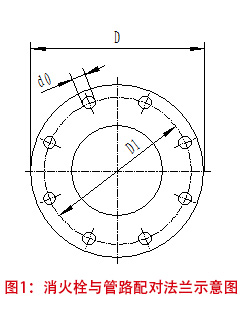

配對法蘭尺寸 | D | D1 | d0 | D | D1 | d0 |
220 | 180 | 18 | 285 | 240 | 22 | |
水帶連接口規格型號 | KWS65 | KWS80(或KWS65) | ||||
吸水管連接口規格 | 100 | 150 | ||||
吸水管連接口螺紋 | M125×6 | M170×6 | ||||
本體高度Hb(mm) | 650 | 760 | ||||
法蘭彎管Hw(mm) | 320 | 390 | ||||
法蘭接管Hj(mm) | 高度由使用方確定 | 高度由使用方確定 | ||||
干管安裝總高H(mm) | 920+Hj | 1030+Hj | ||||
支管安裝總高H(mm) | 1240+Hj | 1420+Hj |
5.2 相關附圖:
